1直流屏的標準規范

本體系中直流屏的制作、查驗、包裝和運輸應契合中國國家規范(GB)、電力行業規范及國際電工委員會規范（IEC)。這些規范、規范均應是最新有效版本。

規范行業JB/T5777.4-2000電力體系直流屏電源設備通用技能條件及安全要求。國標GB/T 19826-2005電力工程直流電源設備通用技能條件及安全要求。

2直流屏技能參數

2.1輸入額外電壓及頻率

三相電壓:380V±10%、50Hz±2%，實際輸入304V~456V也能作業。2.2輸出直流額外電壓

220v，可輸出在190v到300v之間。2.3充電設備輸出直流額外電流

30A，過載才能1.05倍。2.4電池額外容量

100Aho

2.2設備負載等級

負載等級為一級(即接連輸出額外電流)。2.6穩流精度

在溝通輸入電壓為額外電壓±10%時，輸出電流整定為20%~100%額外值，充電電壓在規則的電,壓改變范圍內，充電設備的穩流精度應契合±1.0%。

2.3直流屏穩壓精度

在溝通輸入電壓為額外電壓±10%時，負載電流在(~100%額外值下，備類型充電設備在不同運轉方法下所規則的電壓調理范圍內其輸出電壓的穩壓精度應契合±0.5%。

2.4紋波系數

在穩壓狀態下，輸入電壓為額外電壓及額外電壓±10%，負載電流在0~100%額外值范圍內改變時，當充電設備的負載為純電阻負載時，其輸出電壓溝通分量有效值與直流輸出電壓的平均值之比不應超過±1%。

3產品外形尺度

直流屏的柜體外形尺度(柜體外形尺度是指柜體結構尺度)（不包括眉頭高度60mm)。2200mm × 80Omm×600mm(高×寬×深)。

1結構應選用能承受產品機械、電和熱應力的資料制成，確保機械強度。面板上較大的開孔或接連開孔應有補強辦法，大型操作元件的裝置應有加強辦法。

2直流電源設備中屏、柜式的產品結構外形尺度公役應契合下列規則:

高度為500mm~160Omm時，±1. 5mm s

高度為1600mm~2200mm時，±2.Omm ;高度大于2200mm時，±2.5mm ;

寬度尺度公役為°2.omm;

深度尺度公役為±1.5mm;臺的尺度公役暫不作規則。

3屏的形狀公役應契合下列規則。

4面板的平面度公役為:1000: 3mm。

5垂直度公役應契合下列規則:

前后方向為: 1000 :3mm，但不大于6mm;左右方向為: 1000:3mm，但不大于3mmo

6直流屏面板開孔的方位度公役為 1.5mm，孔的尺度公役應滿意元器件的裝置要求。3.7直流電源設備結構應考慮如下根本辦法:

a)地腳裝置孔與拼屏孔;

b)）便于產品運輸的起吊設備;

c）安全接地設備并確保保護電路的接連性，接地銜接處應有防銹、防污染的辦法，接地處應有明顯的標記。

其它要求

1結構組裝后應整潔、美觀，備焊口應無裂紋、燒穿、咬邊、氣孔、夾渣等缺點，并應及時鏟除焊渣。

2緊固聯接應結實、牢靠，一切緊固件均應具有防腐蝕鍍層或涂層.緊固聯接有必要采取防松辦法，對于既作銜接，又作導電用的零件（構成保護電路的銜接件在外)，有必要選用鋼質資料。

3 結構備結合處及門的縫隙應勻稱，門的敞開、關閉應靈活自如，鎖緊牢靠。門的敞開角度應不小于90°，如用戶提出要求應加裝限位組織。

4直流電源設備結構在依據用戶需求加裝照明時,應使燈泡能安全替換。而不中斷設備的正常運轉。

5屏、柜或臺的翻起角度應不小于45°，翻板翻起后應有定位組織，以便進行保護檢修，翻板結構設計應考慮盡量縮小元件的裝置禁區。

6對電流、電壓測量回路，應具有在作業情況下互換和查驗的設備（如試驗接線座或試驗端子)。

9蓄電池屏（柜)

直流屏或柜中使用的蓄電池組可以獨自安放于一個或幾個屏（柜)內，也可放置于直流饋線屏（柜）的下部，選用階梯式、堆積式等安置方法，蓄電池組亦可外放于其它室內成架式排列，蓄電池之間距離不小于2mm,不管選用何種方法都應確保蓄電池組的絕緣功能，對需求調查液面的蓄電池應便于調查液面、保護與檢修。

10直流屏外表涂復層與體系模擬圖要求

10.1直流電源設備一切應涂復的外表在涂復前應進行處理。外表涂復層的色彩應契合用戶要求（用戶可提供色標）或有關規范的規則。

10.2涂復層應有杰出的附著力，應均勻、光潔，不允許有流掛、縮邊、縮孔等缺點。外表不應眩光，避免影響監控效果。

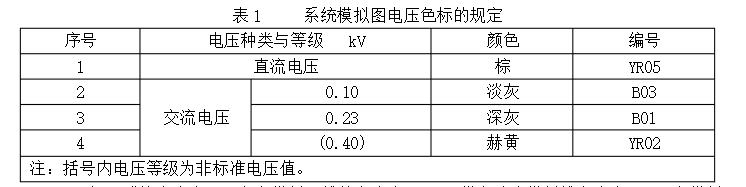

10.3體系模擬圖應依據運轉電壓等級，按表1規則的色彩標明，色彩所對應的色標，由制作廠或制作廠與用戶之間洽談確定。



10.4屏（柜）式的直流電源設備上模仿母線的寬度為 12mm，縱向分支模仿線寬度為8mm，備模仿圖形線條寬度為 8mm。臺上模仿母線及分支模仿線的寬度原則上與屏相同，但元件較密布的臺，也答應模仿母線寬度為8mm，縱向分支模仿線寬度為 6mm，備模仿圖形線條寬度為6mm。如有特殊要求，由用戶與制造廠洽談確認。

10.5 模仿線應附著可靠、不易破損、色彩均勻、布置勻稱美觀，模仿圖形的制作應符合有關國家標準的規則。直流電源設備中相鄰兩屏（柜、臺）的同一模仿母線高度應共同，直流電源設備中同等功能的模仿線及模仿圖形線條寬度和色彩應共同。

11元件裝置要求

11.1直流電源設備裝置的元件應具有產品合格證或證明質量合格的文件，已頒布產品生產許可證的元件，還應提供相應的證明或標志，并依照制造廠的說明書進行裝置.不得選用已篩選的、落后的和能耗高的元件。

11.2在強電體系中選用的弱電元件應加兩層絕緣保護措施。

11.3顯現元件及按鈕的色彩應根據其用處按有關國家標準的規則選用。

11.4直流電源設備面板距地上250mm范圍內一般不布置元件。

11.5裝置在直流電源設備后的元件及端子排應不阻礙其它元件的維修。屏后元件應擺放整齊、層次分明。

11.6 對長期帶電發熱的元件，其溫升應符合自身的技術標準，裝置方位應靠上方，按其功率巨細與門周圍元件及導線柬應保持有不小于2Omm的間隙間隔，以保證周圍元件及導線束不受影響。

11.7電氣元件、小母線座、匯流排或端子排均應有符合規劃圖樣規則的文字符號（或編號、標記)、標志，并應清晰、耐久、易于觀察。

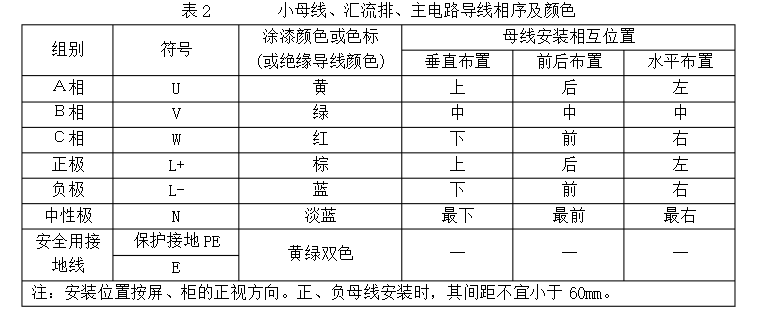

12 小母線、匯流排、主電路導線相序及色彩應符合表3規則。



3.13絕緣導線的敷設和銜接

3.13.1導線的排列應橫平豎直、安置合理、規整漂亮，引薦選用行線槽的配線辦法，行線槽應符合有關規范的規則。

選用行線槽配線時，行線槽的配置應合理、固定牢靠，線槽蓋啟閉性好。

3.13.2捆扎導線的夾具應結實牢靠，不該損害導線的外絕緣。禁止用尼龍線等易破壞絕緣的資料捆扎線束。關于標稱截面積為1.5mm3的導線束，導線數量一般不該超越30 根。

直流電源設備內應設備用于固定線束的支架或線束。

3.13.3導線與元件端子或端子排的銜接，6 mm2及以下截面導線引薦選用BVR軟線，并應選用冷壓接端頭;10 mm及以上截面導線可用多股硬線，其端頭由冷壓鉗或油壓機壓接。冷壓銜接要求牢靠、觸摸杰出，銅、鋁導線的銜接必須選用銅鋁過渡接頭。導線接線端應加識別符號，導線符號應符合有關規范的規則。

選用單股線行線時，導線接線端應制作緩沖環，避免在振蕩、沖擊下斷線。硬母線的敷設，應符合有關規范的規則。

3.13.4在可運動的地方布線，如跨越門或翻扳的銜接導線，必須選用多般銅芯絕緣軟導線，要留有一定的長度裕量，并選用環繞帶等子以保護，以不致產主任何機械損害。一起，還應有采納固定線束的辦法。

3.13.5銜接導線中心不允許有接頭。每一個端子不允許銜接兩根以上的導線，并應采納辦法確保銜接牢靠。

3.13.6導線束不能緊貼金屬結構敷設。穿越金屬構件時，應有保護導線絕緣不受損害的辦法。3.13.7導線不允許接受減少其正常使用壽命的應力。

3.13.8端子排距屏（柜)的后端間隔一般不小于160mm。同一側需設備兩排端子時，其間隔間隔應不小于100mm，靠后的端子排與屏（柜）的后端間隔應不小于75mm，以便電纜敷設。

3.13.9 接地母線的位置、寬度及離地上間隔等要求，根據需要由用戶和制造廠商定。4．高頻開關充電設備



1功用要求

a)充電設備應具有初充電、浮充電、均衡充電等功用;b)充電設備應具有運行方式主動切換的功用﹔

c)應具有過流、過壓等保護功用﹔

根據需要可具有“四遙”功用或通訊接口。

2充電特性

充電設備的充電特性滿足鉛酸蓄電池的種類和制造廠的規則(如下圖)。



3限壓特性和限流特性a）限壓特性:

1)限壓整定規模:可在額定電壓的105%~145%規模內選擇;

2充電設備在穩流狀況下運行時，當輸出直流電壓超越限壓整定值時，設備應能主動限制其輸出電壓。

b)限流特性:

1)限流的整定規模為額定輸出電流的50%~110%﹔

2）充電設備在穩壓狀況下運行(包含浮充電和均衡充電狀況)，當負載電流超越限流整定值時，設備應能主動限制輸出電流。



4穩定電壓調理規模

浮充電狀態下電壓調理規模:額定電壓的90% ~130% ﹔b)均衡充電狀態下電壓調理規模:額定電壓的90%~130%。

5功率充電設備的功率>95%。

6高頻開關電源的特殊要求

6.1高頻開關電源充電設備的裝備要求

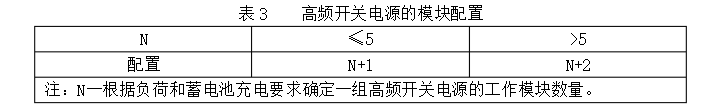

在一組蓄電池裝備一組開關電源時，一般可按表3的規定進行裝備。



7均流要求

多臺同型號高頻開關電源模塊并機作業時，各模塊應能按比例均分負載，其均流的不平衡度不允許超越±3%。

8輸入功率因數應>0.93。



直流屏的閥控式密封鉛酸蓄電池技術要求:

蓄電池充電至滿容量，按0.1CcA放電10h，單體電池電壓為2v的蓄電池不得低于1.8v單體電池電壓為6V的蓄電池不得低于5.4V;單體電池電壓為 12v的蓄電池不得低于10.8V。

事端放電能力

當直流屏使用在變電所且開關為電磁操動組織時，蓄電池組需求進行此項試驗。

1事端放電電流的確認

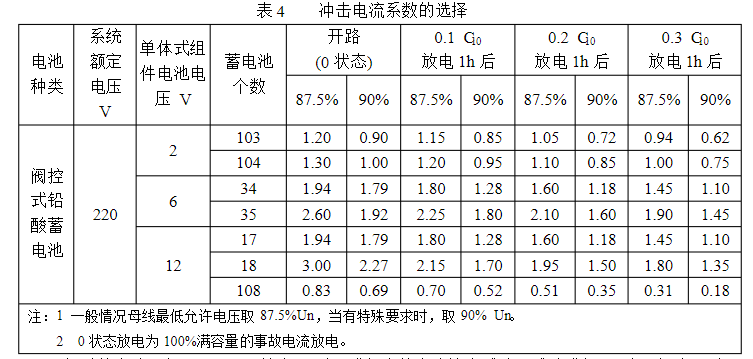

鉛酸蓄電池的事端放電能力試驗的沖擊電流應根據蓄電池放電狀況、放電的停止電壓和蓄電池組的個數來挑選，其事端放電沖擊電流系數由表4來確認。



2鉛酸蓄電池一般取0.1CgA放電lh后，進行事端電流放電試驗。試驗進行10次，每次歷時s00ms，每兩次間隔時間為2s。



直流屏電源設備的功用要求

1絕緣督查要求

1.1 絕緣督查水平

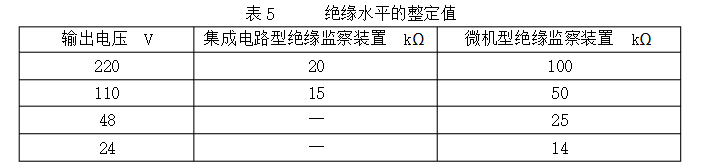

產品的絕緣督查設備絕緣督查水平應滿意表5的規定。



1.2絕緣督查信號

當產品直流屏產生接地毛病或絕緣水平下降到表9規定值時，產品應發作聲或光報警，并能夠查詢接地電阻值。當用戶需求時，應能查詢是哪一支路產生接地毛病。

2電壓督查要求

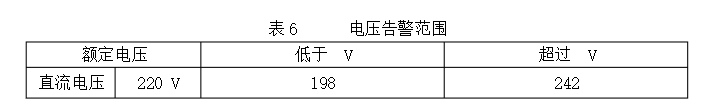

當產品的母線電,壓超越表6時，滿意以下要求:a)產品的電壓督查應牢靠動作;

b）產品應發作聲或光報警，并具有數字直讀功用。

3亮光報警要求

當用戶需要時，產品可設置完善的亮光信號設備和相應的實驗按鈕。

4 毛病報警要求

當溝通電源失壓（包括斷相）或充電設備毛病時，產品應能可靠宣布報警信號。5電池溫度監測

產品作業時應能丈量電池的環境溫度。6.6 根據需要的其它功用

6.1遙信功用

直流電源設備應能宣布欠電壓、過電壓、體系接地、溝通電源電壓的缺相和中止、直流電源設備中主要組成部分的作業狀況及毛病狀況的信號，經過遙信接口傳輸到監控體系。

6.2遙測功用

監控體系應能經過遙測接口，丈量到直流電源設備運轉時的溝通輸入電壓，母線的電壓和電流，直流電源設備中備組成部分的電壓、電流及體系的絕緣電阻。

6.3遙控功用

監控體系應能經過遙控接口，控制直流電源設備的開機、停機，充電設備的切換和所需的運轉狀況。

6.4遙調功用

監控體系應能經過遙控接口，調整直流電源設備的浮充電壓、均充電壓和電池充電限流值，充電設備的切換和所需的運轉狀況。

6.5通訊規約

微機型的直流電源設備應具備滿足用戶要求的通訊規約,如 CDT、modbus 規約等。

6.6 母線電壓連續

直流屏充電設備在正常運轉方式和毛病狀況下，母線電壓不允許出現中止現象。6.7直流電源設備充電運轉過程特性

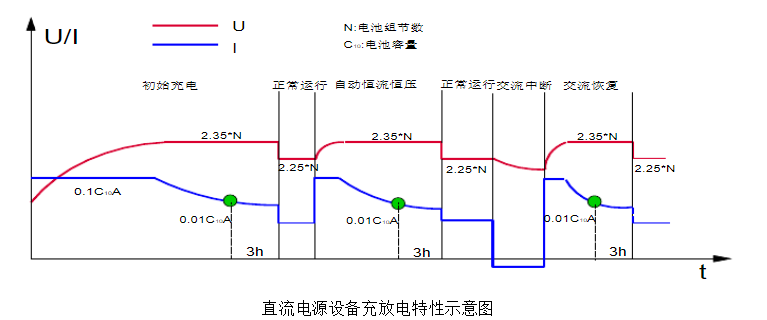

直流電源設備充放電特性曲線參照下圖所示。



直流屏充放電特性示意圖

充放電時刻參數充放電時刻參數見表7。

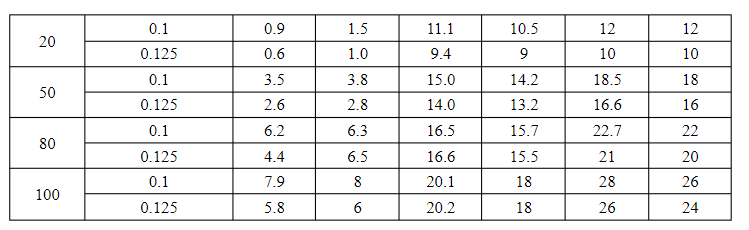

表7不同放電容量定電流一定電壓兩階段充電參數



安全要求

1電氣空隙和爬電間隔

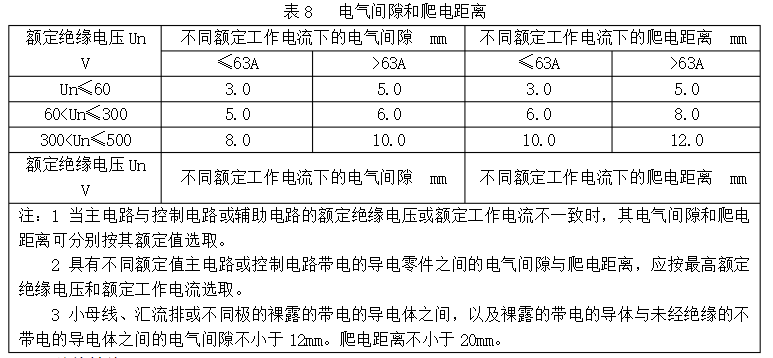

直流屏設備內兩帶電導體之間，以及帶電導體與暴露的不帶電導體之間的最小間隔，均應符合表8規定的最小電氣空隙與爬電間隔的要求。

2絕緣功能

2.1查核直流屏絕緣功能的大氣條件(除非還有規則)

a)環境溫度為15℃~35℃;

b)相對濕度為45%～75%﹔c)大氣壓力為86kPa~106kPa。

查核絕緣功能在產品處于自然干燥和沒有自熱條件下進行。



2.2直流屏絕緣電阻

用開路電壓為表11規則電壓的測試儀器測量有關部位的絕緣電阻，應符合以下規則:a）備獨立電路與地〔即金屬結構）之間的絕緣電阻應不小于10MO ﹔

b)無電氣聯絡的備電路之間的絕緣電阻應不小于10MQ ﹔

c)產品內直流匯流排和電壓小母線,在斷開一切其它銜接支路時，對地絕緣電阻應不小于10MQ。



2.3介質強度

2.3.1直流屏的下列部位應進行介質強度實驗

a)備獨立電路與地〔即金屬結構）之間;b）無電氣聯絡的備電路之間:

c)產品內直流匯流排和電壓小母線，在斷開一切其它銜接支路時與地之間。

2.3.2介質強度實驗電壓值

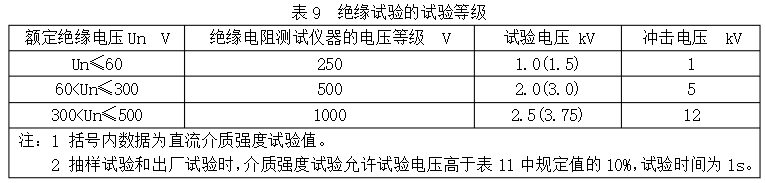

以上所列部位，應能承受頻率為50Hz±5Hz之間，表9所列的正弦波實驗電壓值（也可采用直流電壓)，歷時1min的實驗,絕緣不該出現擊穿或閃絡現象。



2.4 沖擊電壓

直流屏設備備電路與地（即金屬框架)之間，交流電路與直流電路之間，應能接受標準雷電波的短時沖擊電壓實驗，實驗電壓值按表11選取。

接受沖擊電壓后，直流屏設備的主要功能應契合出廠實驗項目要求，在實驗過程中，允許呈現不導致損壞絕緣的閃絡。如果呈現閃絡，則應復查絕緣電阻及介質強度，介質強度實驗電壓為規則值的75%。



溫升

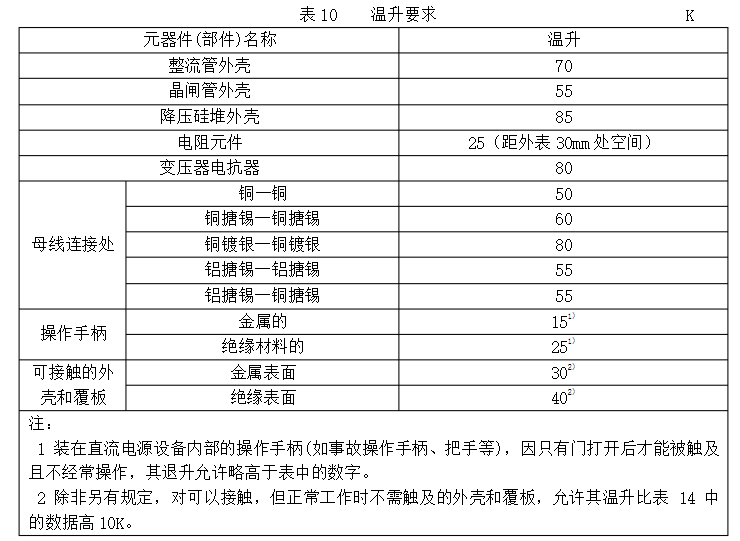

當環境溫度為15℃~35℃，產品輸出額外電壓和額外電流，并輸入電壓為額外電壓的110%時，其各元器件的溫升不得超過表10的規則。并且發熱元件的溫度不該影響周圍元器件的正常工作和損壞。

噪音

在額定負載和周圍環境噪音不大于40B的條件下，距直流電源設備內噪音源水平位置1m處,測得產品的噪聲最大值應不大于60dB(A級)。

耐濕熱功能

直流電源設備應能承受GE/T 7261-1987中 21規則的交變濕熱實驗，產品在最高溫度為+40℃、實驗周期為兩周期(48h)的條件下，經交變濕熱實驗,在實驗完畢前2h內,用規則開路電壓值的測驗儀表，分別測量規則部位的絕緣電阻，應不小于0.5MQ，其介質強度為規則實驗電壓的75%。

防護等級

不低于IP20。



防觸電辦法

1防直觸摸電

對直觸屏摸電的防護應從結構上考慮防護辦法，例如加隔離擋板、防護門、加絕緣防護等。對直觸屏摸電應選用維護電路進行防護。維護電路由獨自的維護導體或導電結構件（或兩者都有)組成,用以避免直流電源設備內部毛病的擴大,也可用以避免直流電源設備相聯系的外部電路毛病的擴大，并應滿足1-7的所有防護標準。

1直流屏電源設備暴露在非帶電的導電部件之間，以及它們與維護電路之間的電連續性，直流電源設備內任意應該接地的點至總接地之間的電阻應不大于0.10，而且接地端子有顯著的標志，且符合有關規范的要求。

2暴露的非帶電的導電部件在下述情況下可不與維護電路銜接，無法用手捉住﹔暴露的非帶電的導電部件小于50mm× 50mm;或排除了其觸摸的可能性。

3手動操作器件應安全可靠地與維護電路完成電銜接，或使其與非帶電的導電部件有用絕緣，用油漆或搪瓷等絕緣辦法不能被以為能滿足上述要求。

4維護電路的連續性應利用有用的接線來確保，可選用直接接線或維護導體銜接。

5對于門、蓋板、覆板等類結構件，如果其上沒有裝置電氣元件，一般金屬螺釘或金屬較鏈就以為足以確保電氣連續性。如果其上裝置超越安全電壓的電氣元件，則應該采取維護辦法，用維護導體與維護電路相連。維護導體的截面積不應小于從電源至電氣元件引線的截面積。

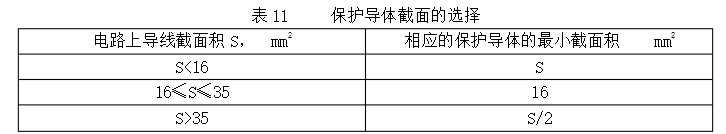

6當運用直流電源設備構成作為維護電路部件時,其導線截面積按表11選取,也可通過計算辦法選取。



7當用直流屏電源設備構件作維護電路部件時，在其維護電路連接點應加符號醒目的符號。

8抗擾度實驗

8.1抗擾度的技能要求

8.1.l1MHz和100kHz 振蕩波抗擾度實驗

直流電源設備應能承受GB/T 17626.12中規則的實驗等級為三級的I1MEz和100kHz振蕩波抗擾度實驗。實驗后，產品功用應滿意規范根本功用的規則。

8.1.2靜電放電抗擾度實驗

直流電源設備應能承受GB/T 17626.2中規則的實驗等級為三級的靜電放電抗擾度實驗。實驗后，產品功用應滿意規范根本功用的規則。

8.1.3 射頻電磁場輻射抗擾度實驗

直流電源設備應能承受GB/T 17626.3中規則的實驗等級為三級的射頻電磁場輻射抗擾度實驗。實驗后，產品功用應滿意規范根本功用的規則。

8.1.4 電快速瞬變脈沖群振蕩波抗擾度實驗

直流電源設備應能承受服八 17626.4 中規則的實驗等級為三級的電快速瞬變脈沖群振蕩波抗擾度實驗。實驗后，產品功用應滿意規范根本功用的規則。

8.2實驗成果及合格判據

8.2.1實驗成果

抗擾度實驗過程中能呈現以下四種成果:a)正常作業﹔

b)暫時下降或損失功用或功用，但能主動康復正常作業;

c)暫時下降或損失功用或功用，需求操作人員干預才能康復正常作業;

d下降和損失功用，且由于設備(部件)或軟件損壞或丟掉數據而不能康復正常作業，以及信號回路觸點的顫動引起的誤發信號等。

8.2.2合格斷定

在實驗中呈現7.2.1中a與b的成果可斷定合格﹔在實驗中呈現7.2.1中 c與d的成果可斷定不合格。
